Одноэтажный жилой дом с мансардой с размерами здания 11,60 х 11,46 м.
Общая площадь (м²) 223.70
Фундамент - монолитная ж/б лента под несущими стенами.
Наружные стены - газосиликатные блоки 1кат D 500, 400 мм. Облицовочный кирпич 120мм.
Внутренние стены несущие – керамический кирпич М150
Перегородки - газосиликатные блоки 1кат D 300, 200-250 мм
Пол 1 этажа, межэтажное перекрытие – монолитные или сборные ж/б плиты.
Чердачное перекрытие - деревянные балки.
Крыша четырехскатная.
Кровля – металлочерепица по стропильной системе
Окна — Окна ПВХ
Входная дверь Металическая с замком 1 шт.
 |
 |
Стоимость услуг по проектированию:
Индивидуальное проектирование:
Индивидуальный проект (АР+КР) -300руб/м² (от 40т.руб ,S= до 130м²; при наличии техзадания и эскизА
Чертежи включают в себя все строительные конструкции от фундамента до кровли и спецификации объемов стройматериалов.
Архитектурный раздел (АР) включает:
- Ведомость чертежей. Общие данные о проекте;

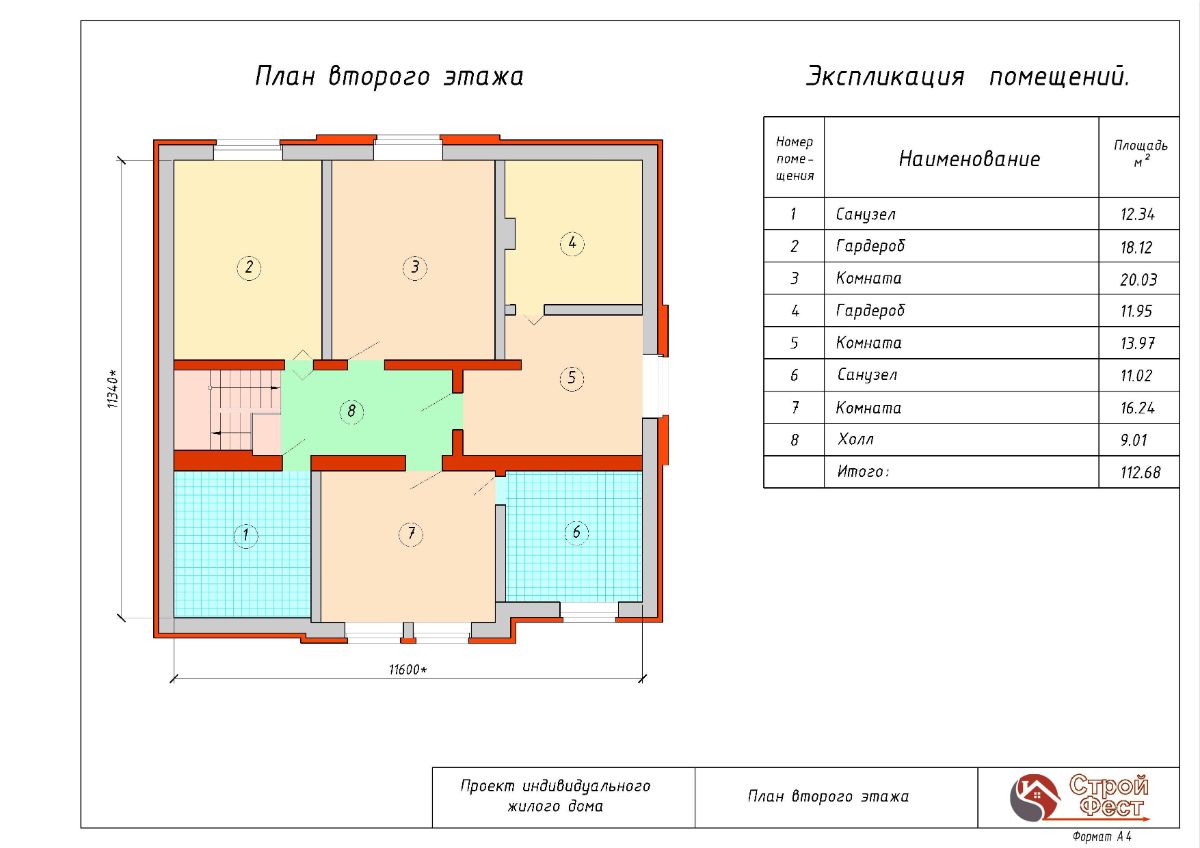

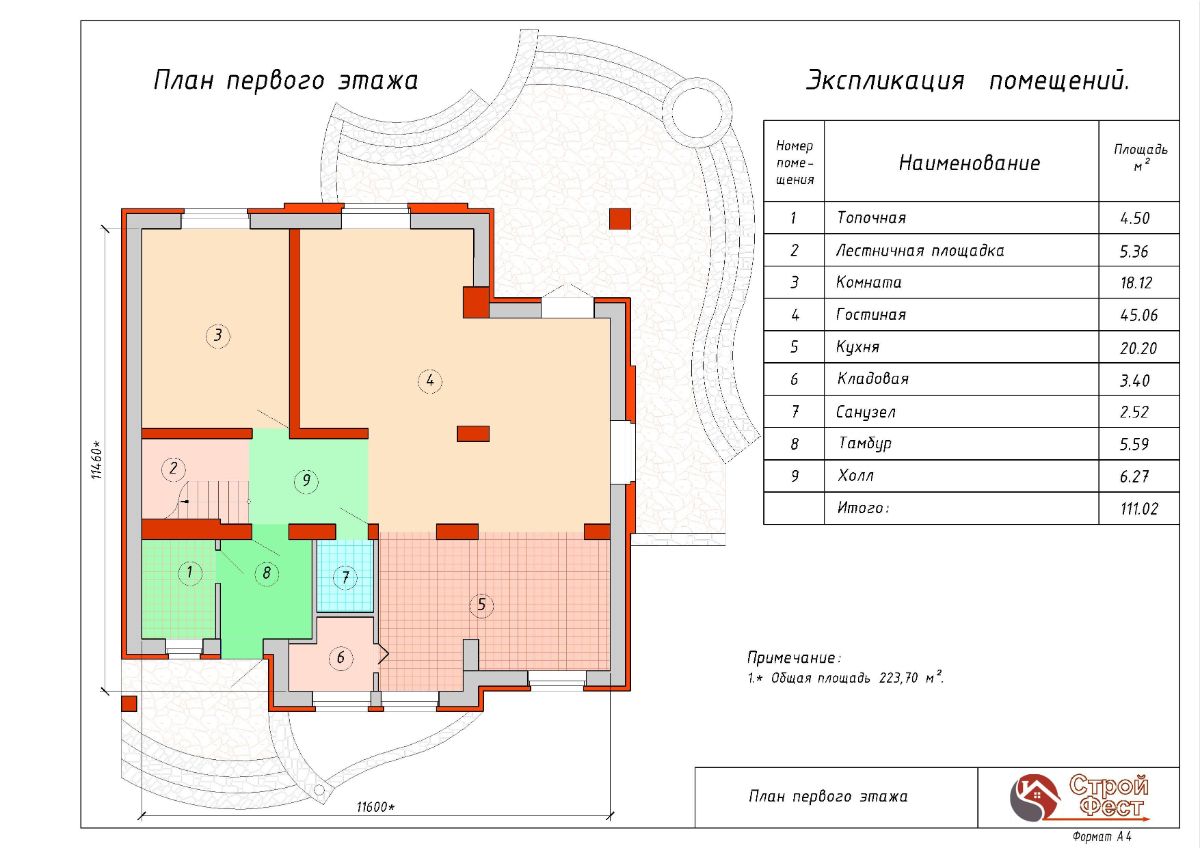

- Поэтажные планы;
- Маркировочные планы;
- Фасады;
- Разрезы;
- План кровли;
- Ведомость оконных и дверных проемов.
В состав Конструктивного раздела(КР) входят:
- Ведомость чертежей. Общие данные и рекомендации;
- Чертежи и разрезы фундамента;
- Кладочные планы;
- Чертежи перекрытия;
- Ведомость перемычек;
- Чертежи стропильной системы и покрытия кровли;
- Спецификации материалов;
- Объем материалов.
Проект дома высылается заказчику в формате А3 в электронном виде (PDF-файлы) на e-mail и/или выдаётся в печатном виде за дополнительную плату . Электронный формат PDF можно открыть на любом компьютере и распечатать на принтере. Листы А3 также корректно печатаются на формате А4.
Вы также можете заказать дополнительные разделы чертежей:
«Инженерные сети». Они не включены в стоимость базового проекта, чтобы не удорожать его и будут разрабатываться за отдельную плату. В состав данного раздела могут входить схемы разводки инженерных коммуникаций внутри дома: водопровод, канализация, отопление, вентиляция, электрика.
«Смета на строительство дома»
«Схема планировочной организации земельного участка» (СПОЗУ)
«3D визуализация» по желанию заказчика за отдельную плату
ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ПРОЕКТ ДОМА ИЛИ КОТТЕДЖА
Если Вы нашли проект, который Вам понравился, но он не совсем подходит для зоны застройки по материалу ограждающих конструкций или рельефа участка? Мы поможем Вам найти техническое решение и адаптировать его к конкретным условиям местности.
При внесении изменений в предоставленный Вами, готовый проект дома, мы руководствуемся принципом сохранения несущей способности, надежности и долговечности всех элементов здания.
Адаптация проекта под регион строительства включает внесение изменений в конструкции фундамента и в материалы стен, теплотехнический расчет конструкций стен с учетом региона строительства. Изменение габаритов здания, и/или перенос размеров окон или дверей и т.д.
ВНИМАНИЕ! Вы можете узнать стоимость индивидуального проектирования и/или необходимых изменений в проекте у наших специалистов в офисе компании. Или уточните время встречи по телефону: +7 905 697-24-51
